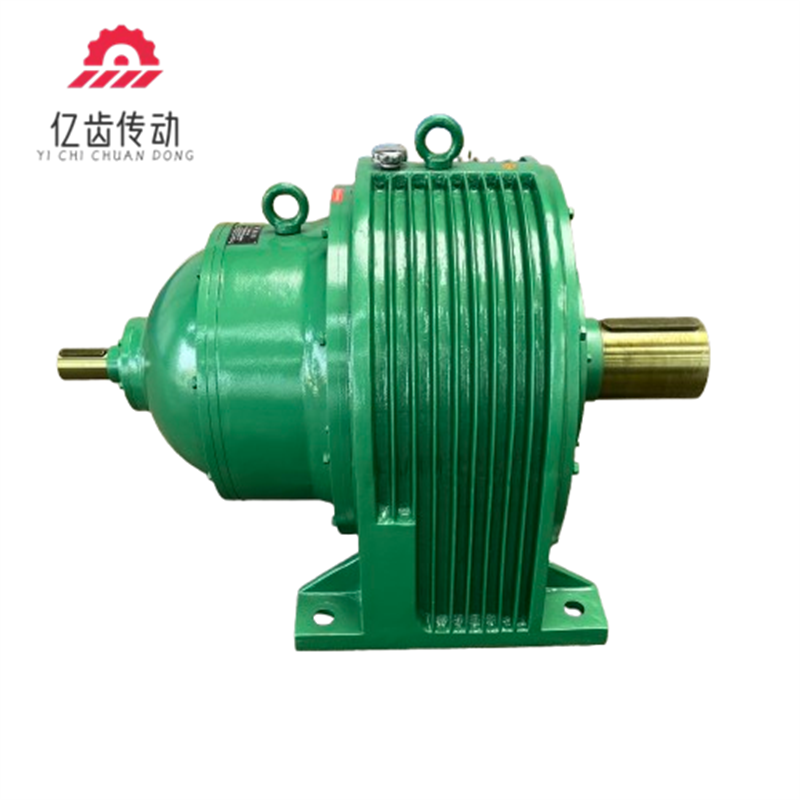

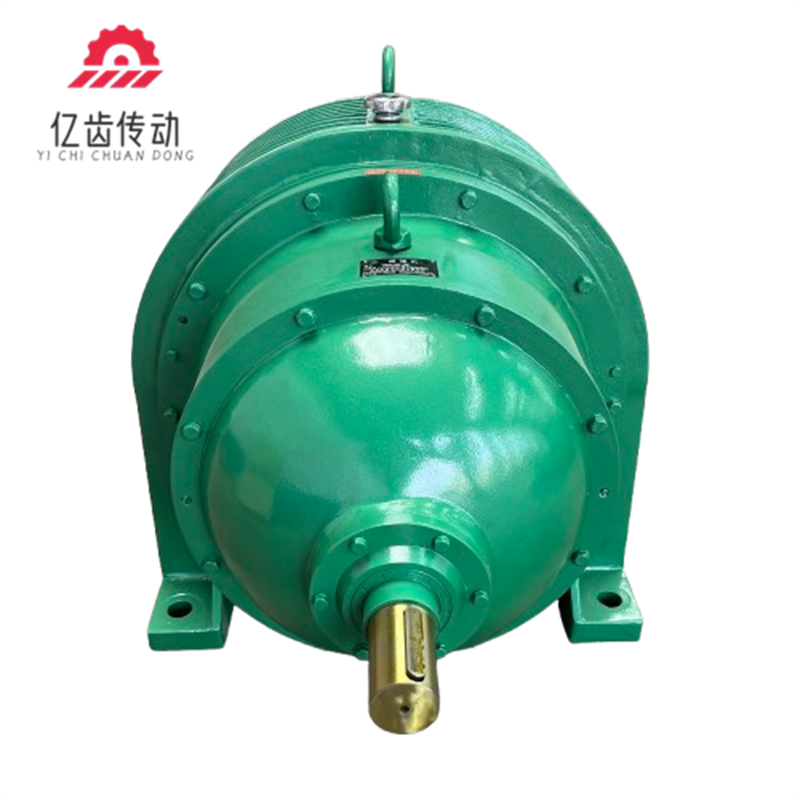

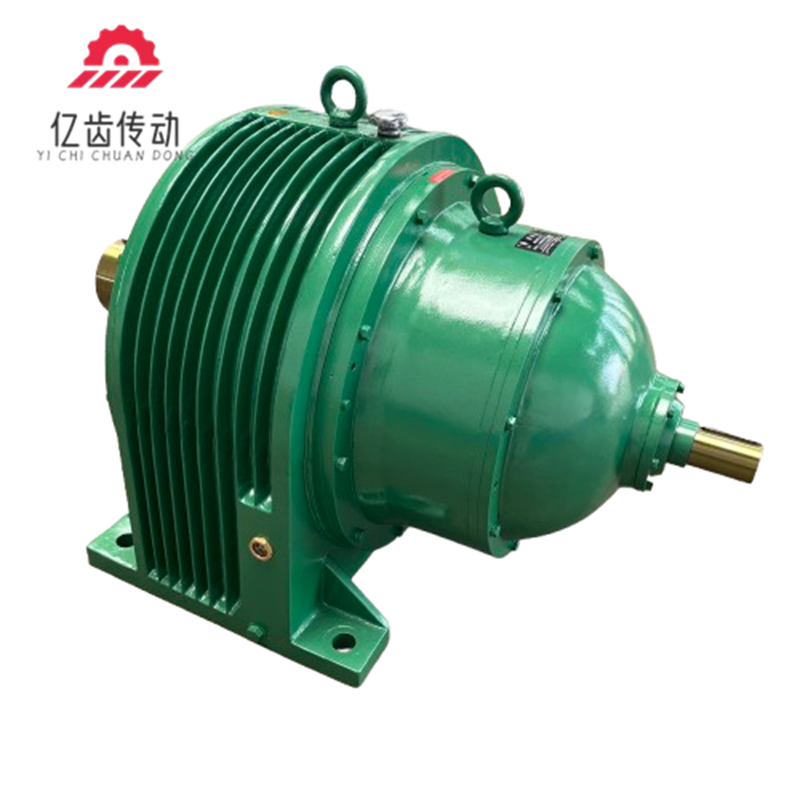

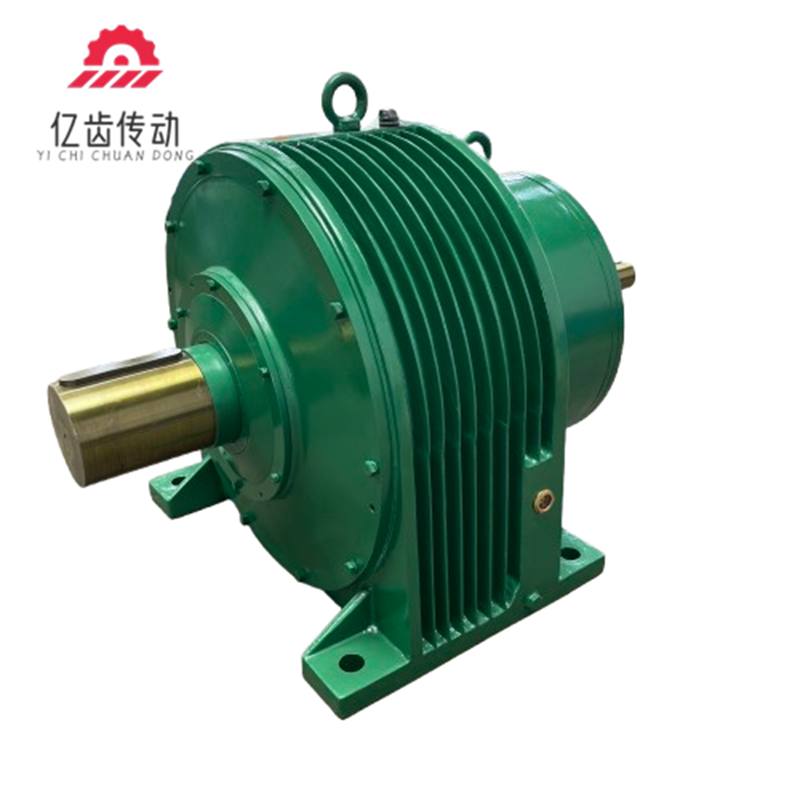

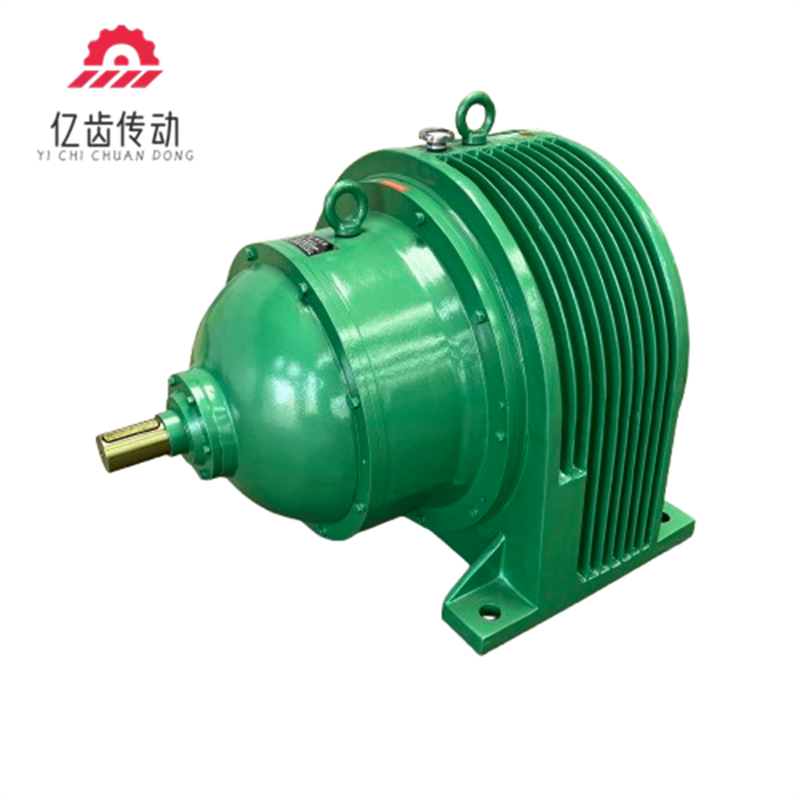

NGW行星齒輪減速機型號參數

? NGW行星齒輪減速機單級有12種規格，NGW11、NGW21、NGW31、NGW41、NGW51、NGW61、NGW71、NGW81、NGW91、NGW101、NGW111、NGW121。

? NGW行星齒輪減速機雙級有9種規格，NGW42、NGW52、NGW62、NGW72、NGW82、NGW92、NGW102、NGW112、NGW122。

? NGW行星齒輪減速機三級有6種規格，NGW73、NGW83、NGW93、NGW103、NGW113、NGW123。

? 傳動比：?jiǎn)渭?jí)每種規格均有14種傳動比，分別是2.8、3.15、3.55、4、4.5、5、5.6、6.3、7.1、8、9、10、11.2。

? 傳動比：雙級每種規格均有22種傳動比，分別是14、16、18、20、22.4、25、28、31.5、35.5、40、45、50、56、63、71、80、90、100、112、125、140、160。

? 傳動比：三級每種規格均有22種傳動比，分別是180、200、224、250、280、315、355、400、450、500、560、630、710、800、900、1000、1120、1250、1400、1600、1800、2000。

  NGW減速機特點

? 傳動比大：傳動比范圍通常在2.8-2000。

? 結構緊湊：采用行星齒輪傳動，由太陽輪、行星輪、內齒圈和行星架組成，輸入軸與輸出軸同軸，能有效減少空間占用、減輕重量。

? 傳動高效：?jiǎn)渭?jí)行星齒輪減速機效率達97％-98％，兩級達94％-96％，三級達91％-94％。

? 承載性強：結構設計合理，主要零件采用優質合金鋼，可承受較大載荷，傳遞功率范圍從小于1KW至1300KW甚至更大。

? 運行平穩：采用齒式浮動機構使行星輪載荷均勻分配，且齒輪嚙合精度高，運行平穩、振動小、噪音低。

? 安裝靈活：有多種安裝方式，能適應不同設備的安裝需求和工況。

  工藝

? 材料選用：主要零件采用20CrMnTi等高強度低碳合金鋼，經滲碳淬火處理，齒面硬度達HRC54-62；箱體一般用HT250等高強度鑄鐵。

? 齒輪加工：經過鍛造制坯后，進行滾齒形成基本齒形，再經磨齒工藝提高精度，對齒輪進行滲碳淬火，使齒面獲得高硬度和良好耐磨性。

? 裝配工藝：零部件清洗后，按嚴格工藝進行組裝，精確控制太陽輪與行星輪、行星輪與內齒圈的嚙合間隙等，裝配后進行空載和負載試驗，檢查減速機的運行狀況、噪音、溫度等指標。
