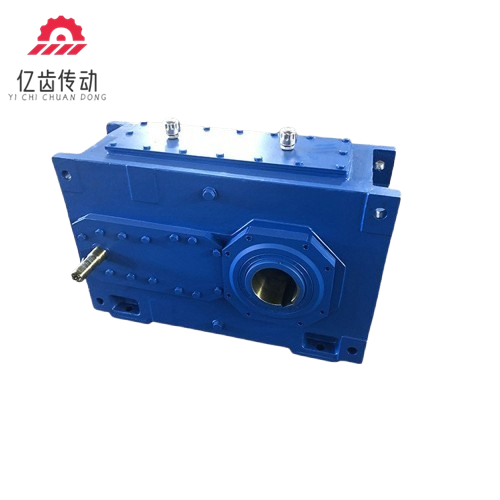

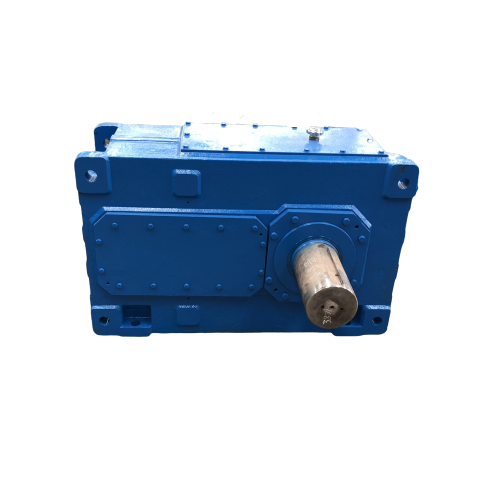

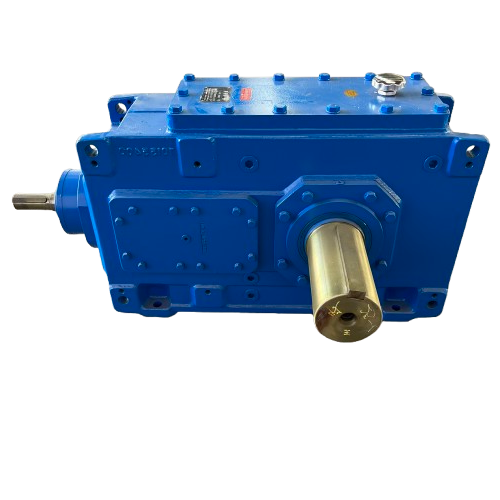

H系列大功率齒輪箱型號參數

? 規格型號：有3～26型規格，減速傳動級數有1～4級，速比范圍為1.25～450。

? 功率范圍：4～5000kW。

? 扭矩范圍：2.6～900kN·m。

? 輸入方式：電機聯接法蘭、軸輸入。

? 輸出方式：帶平鍵的實心軸、帶平鍵的空心軸、脹緊盤聯結的空心軸、花鍵聯結的空心軸、花鍵聯結的實心軸和法蘭聯結的實心軸。

? 安裝方式：臥式、立式、擺動底座式、扭力臂式。

  產品特點

? 通用設計：采用通用設計方案，可按客戶需求變型為行業專用的齒輪箱，能實現平行軸、直交軸、立式、臥式通用箱體，減少了零部件種類，增加了規格型號。

? 低噪高效：采用吸音箱體結構、較大的箱體表面積和大風扇，圓柱齒輪和螺旋錐齒輪均采用先進的磨齒工藝，使整機的溫升、噪聲降低，運轉的可靠性得到提高，傳遞功率增大。

? 性能強勁：齒輪采用高強度優質合金鋼滲碳淬火，齒面硬度高，能有效抵抗重載、高速運轉下的磨損與沖擊，承載能力強。

? 密封良好：采用先進的密封結構與潤滑系統，確保在惡劣環境下仍能保持良好的密封性能，防止油液泄漏與雜質侵入，延長使用壽命。

? 設計靈活：采用單元結構模塊化設計，用戶可根據需要改變速比、安裝形式或電機接口等，具有較好的靈活性和適應性。

   制造工藝

? 齒輪加工：選用優質合金鋼材料，經滲碳淬火熱處理，然后采用磨齒工藝，以獲得高精度的齒形和齒面質量，提高傳動效率和降低噪音。

? 箱體制造：利用計算機程序輔助設計吸音箱體結構，通過鑄造工藝制造箱體，確保箱體具有足夠的強度和剛性，同時保證良好的吸音和散熱性能。

? 零部件裝配：采用高精度的裝配工藝，確保各個零部件的安裝精度，如齒輪與軸的配合、軸承的安裝等，以保證減速機的整體性能。

? 表面處理：對減速機的外表面進行噴涂等處理，提高其防腐性能，使其能適應不同的工作環境。
