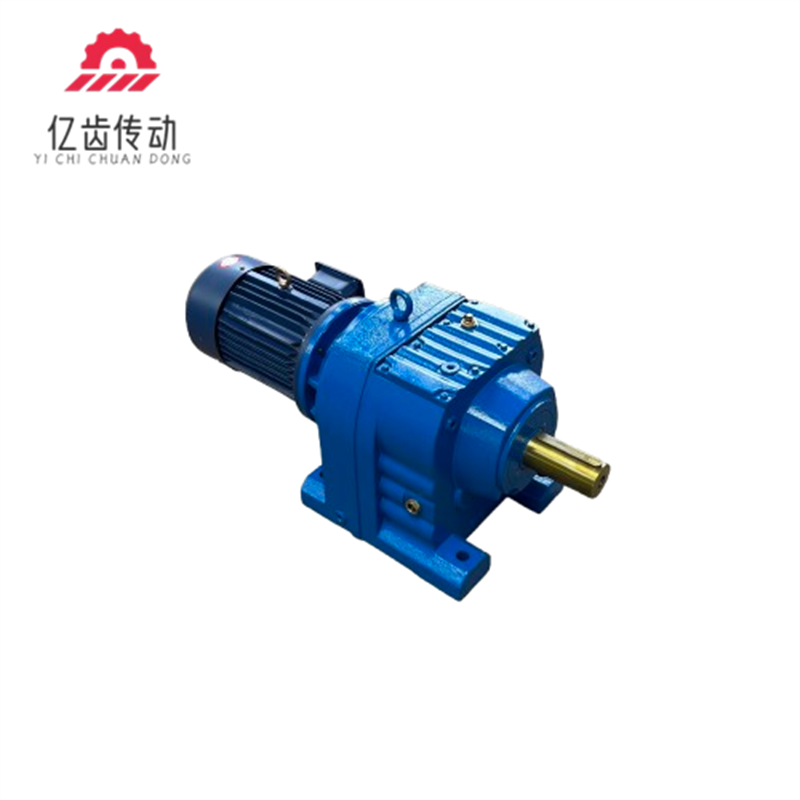

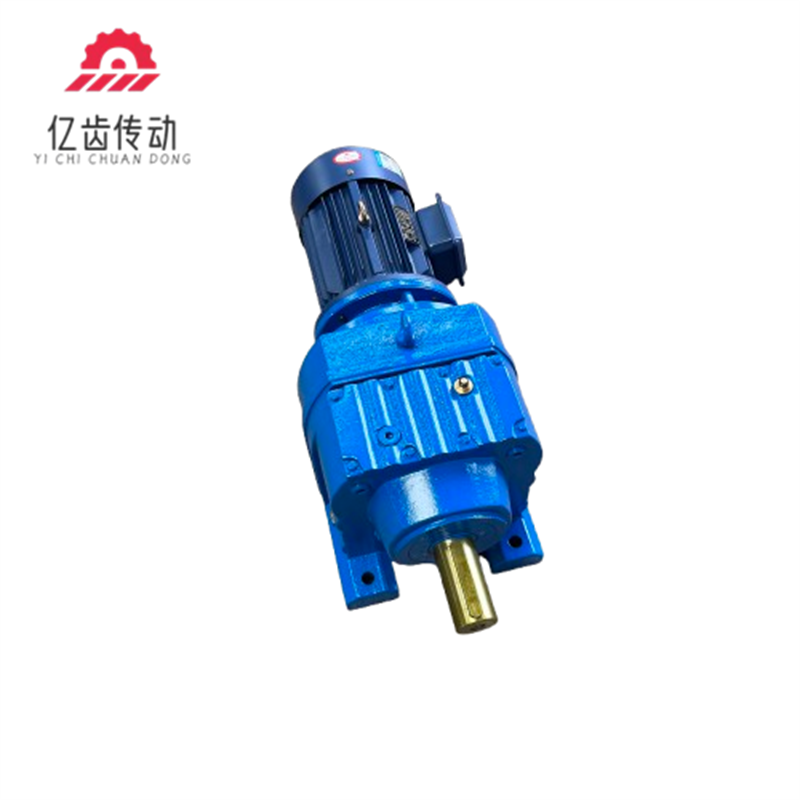

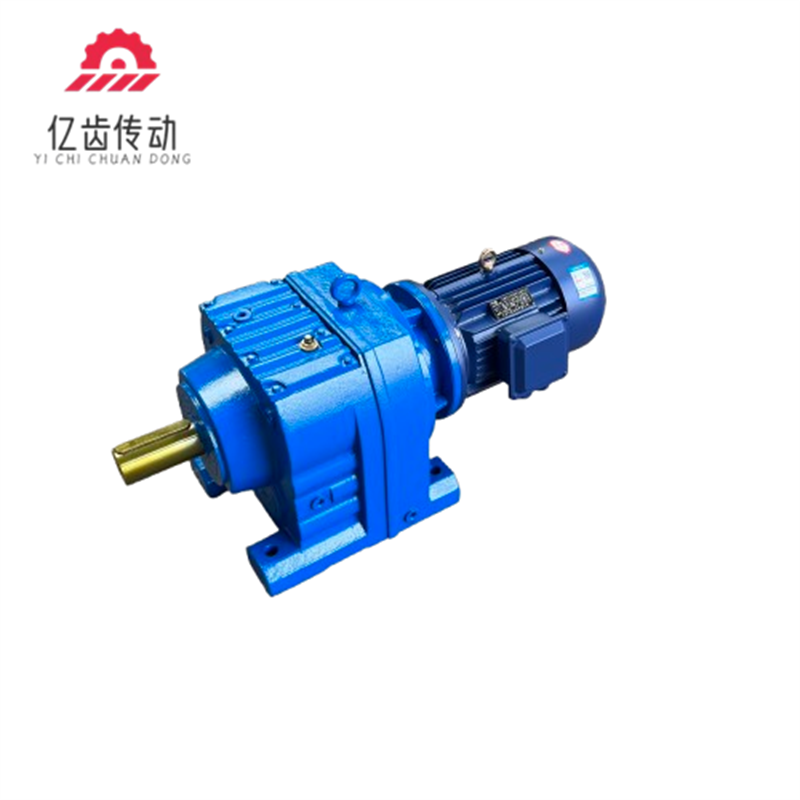

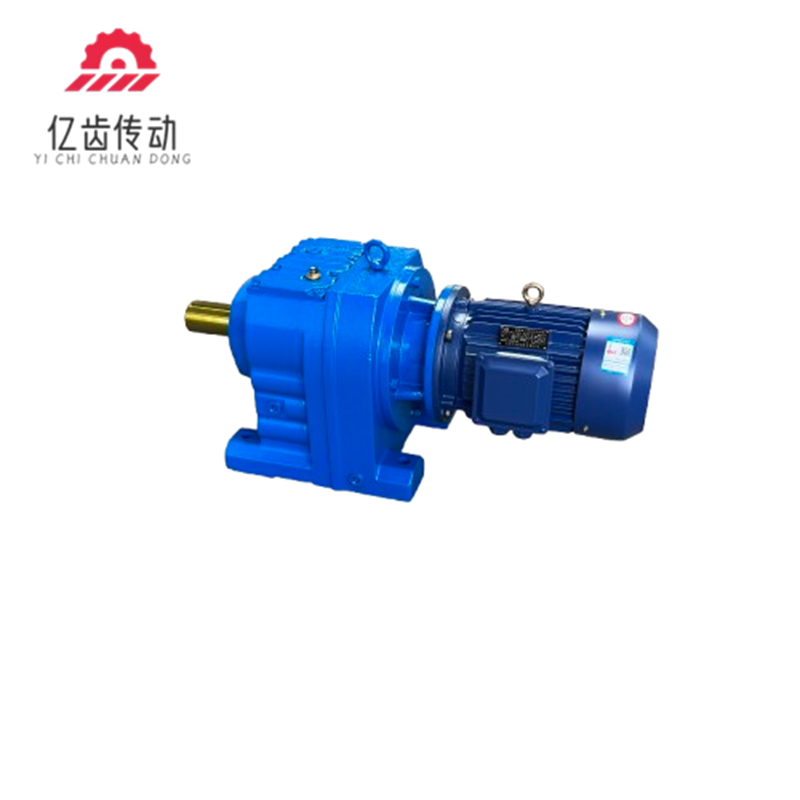

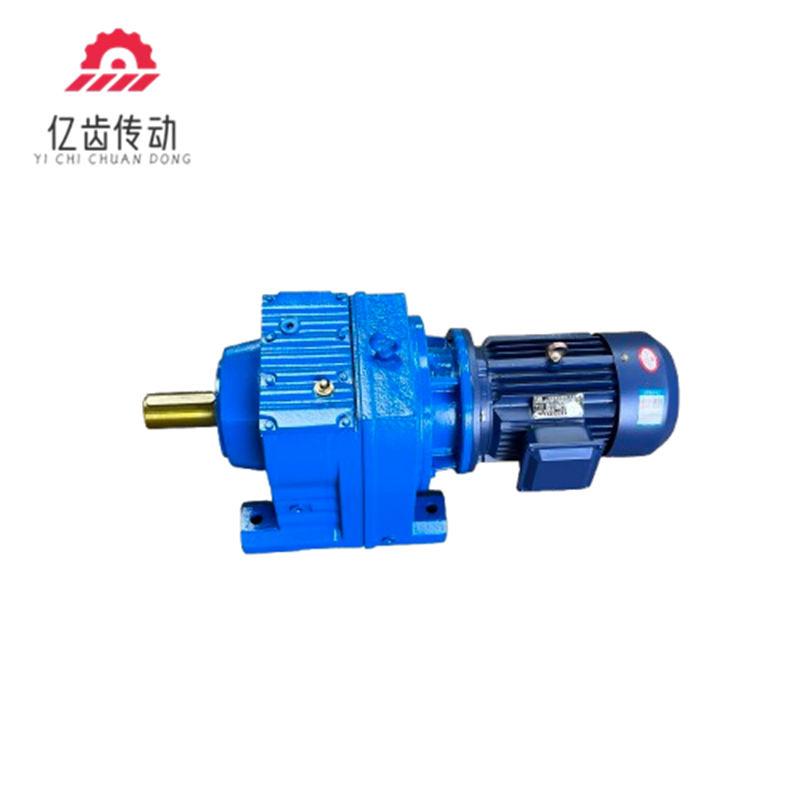

R斜齒輪減速機型號參數

   R107-Y15-4P-32.40-M1為例：

? “R”表示R系列齒輪減速機。

? “107”是機型號。

? “Y”為電機代號，Y表示普通電機。

? “15-4P”代表功率、極數。

? “32.40”是傳動比。

? “M1”表示安裝形式。

  基本型號

? R17、R27、R37、R47、R57、R67、R77、R87、R97、R107、R137、R147、R167、R177。

  性能參數

? 功率范圍：0.12kW～160kW。

? 扭矩范圍：1.4N·m～23200N·m。

? 傳動比：二級為5～24.8、三級為27.2～264、R/R組合可達18125。

? 平均效率：二級96%、三級94%、R/R組合85%。

? 輸出轉速：0.06r/min～1090r/min。

? 安裝方式：底坐式和大小法蘭式安裝。

? 輸入方式：直聯電機，軸輸入和聯接法蘭輸入。

? 輸出方式：實心軸輸出。

  R系列減速機特點

? 傳動性能優越：采用斜齒輪傳動，傳動比分級精細，范圍覆蓋1.30-289.74，可根據需要任意選??；平均效率二級達96%、三級達94%、R/R組合平均效率為85%。

? 運行平穩低噪：齒輪經高精度磨齒機磨削加工，齒面精度高，傳動平穩，振動小、噪音低。

? 承載能力較強：齒輪采用優質合金鋼，表面經滲碳淬火硬化處理，再加上整體式鑄造箱體，結構剛度好，可承受較高的徑向載荷，R基本型扭矩范圍85-18000Nm。

? 安裝靈活多樣：有底腳安裝、法蘭安裝等多種方式，且法蘭有大小之分，方便用戶根據不同的設備和工況進行選擇。

? 設計先進合理：采用模塊化設計，有極多的電機組合、安裝形式和結構方案，可實現機電一體化，節省空間，能很好地滿足不同的使用工況。

? 防護性能良好：防護等級通常為IP55，能夠完全防止粉塵和水的侵入，可在惡劣的工業環境下穩定工作。

  工藝

? 材料選用：齒輪常用20CrMnTi等優質合金鋼；輸出軸一般用40鉻或45鋼；箱體采用灰鐵200或灰鐵250等高強度鑄鐵；平鍵采用45鋼。

? 齒輪加工：材料經過鍛造后，進行滾齒加工，形成齒輪的基本齒形，最后通過磨齒工藝，使齒輪精度達到6級，表面經滲碳淬火硬化處理，精磨后保持齒面硬度HRC60，硬層厚度＞0.5mm。

? 箱體制造：通過制模、造型、熔煉、澆注等鑄造工藝得到箱體毛坯，再進行機加工，加工出安裝孔、軸承孔、連接面等，保證尺寸精度和表面質量。

? 裝配工藝：零部件清洗后，按嚴格工藝組裝，精確控制軸的平行度、齒輪嚙合間隙等，裝配后進行空載和負載試驗，檢查減速機的運行狀況。
