1. 磨齒工藝的作用
提高齒面硬度：硬齒面齒輪（HRC58-62）需磨齒以消除熱處理變形。
修正齒形誤差：淬火后齒輪易變形，磨齒可恢復精度（可達ISO 3-6級）。
降低表面粗糙度（Ra 0.4μm以下），減少傳動噪音和磨損。
優化接觸區：確保齒輪嚙合平穩，承載能力提升30%以上。
2. 磨齒工藝流程
（1）粗加工
滾齒/插齒：初步成形齒輪齒廓（精度ISO 8-9級）。
熱處理：滲碳淬火/感應淬火，提高齒面硬度（HRC58-62）。
（2）半精加工
硬車/刮削：去除淬火變形層，預留磨削余量（0.1-0.3mm）。
（3）精磨齒
成形磨齒（Form Grinding）：
使用成型砂輪直接磨出齒形，效率高，適合大批量生產。
缺點：砂輪修形復雜，靈活性低。
展成磨齒（Generating Grinding）：
砂輪與齒輪嚙合運動，逐齒磨削（如Niles、H?fler機床）。
優點：精度高（可達ISO 3級），適用高精度減速機（如機器人關節）。
（4）后處理
去毛刺：拋光齒端面，防止應力集中。
檢測：齒輪檢測儀（如Klingelnberg）校驗齒形、齒向、背隙。
3. 關鍵工藝參數
| 參數 | 要求 | 影響 |
|---|---|---|
| 磨削余量 | 0.1-0.3mm | 余量過大→效率低；過小→無法修正變形 |
| 砂輪粒度 | 80#-120#（粗磨）、150#-240#（精磨） | 粒度越細→表面質量越好，但效率降低 |
| 磨削速度 | 30-60m/s（CBN砂輪可達120m/s） | 速度過高→燒傷風險；過低→效率低 |
| 冷卻方式 | 高壓油霧冷卻（避免熱變形） | 干磨易導致齒面裂紋 |
4. 磨齒設備與刀具
（1）主流磨齒機床
高精度：
Klingelnberg（德國）：螺旋錐齒輪磨齒標桿。
H?fler（德國）：用于風電、航空航天齒輪。
經濟型：
秦川機床（中國）：YK73系列成形磨齒機。
格里森（美國）：適用于大批量生產。
（2）砂輪選擇
CBN（立方氮化硼）砂輪：
高硬度、耐高溫，壽命長，適合淬硬鋼齒輪。
剛玉砂輪：
成本低，但磨損快，用于軟齒面或粗磨。
5. 磨齒常見問題與解決
| 問題 | 原因 | 解決方案 |
|---|---|---|
| 齒面燒傷 | 磨削溫度過高 | 優化冷卻液壓力、降低進給速度 |
| 齒形中凹 | 砂輪修形誤差 | 修正砂輪輪廓或改用展成磨齒 |
| 表面裂紋 | 磨削應力過大 | 減少磨削深度，提高砂輪轉速 |
| 齒向偏差 | 機床導軌或夾具松動 | 校準機床，檢查裝夾剛性 |
6. 磨齒 vs 其他精加工工藝
| 工藝 | 精度 | 成本 | 適用場景 |
|---|---|---|---|
| 磨齒 | ISO 3-6級 | 高 | 高精度硬齒面齒輪（機器人、風電） |
| 刮削 | ISO 7-8級 | 中 | 中載齒輪，替代部分磨齒需求 |
| 珩齒 | ISO 6-7級 | 較低 | 改善表面粗糙度，批量生產 |
| 硬車 | ISO 8級 | 低 | 預加工或低精度齒輪 |
7. 行業應用
機器人減速機（RV/諧波）：要求背隙≤1 arcmin，必須磨齒。
風電齒輪箱：大模數齒輪（模數>10）采用成形磨齒。
汽車變速箱：大批量生產常用珩齒+磨齒組合工藝。
總結

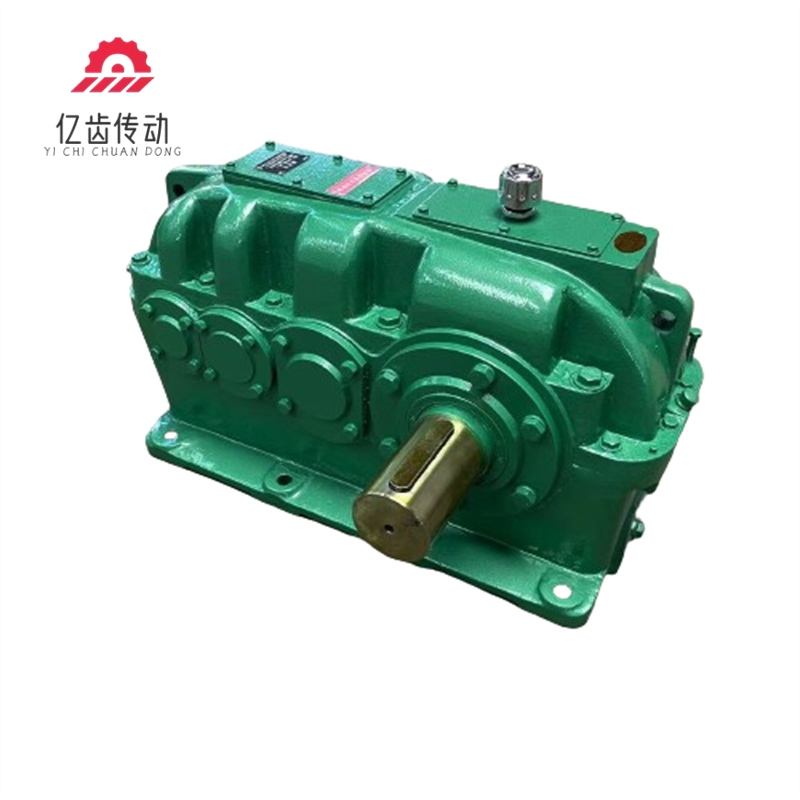

磨齒工藝是硬齒面減速機高精度、高可靠性的核心保障，需根據齒輪材質、負載、精度需求選擇匹配的磨削方式和參數。對于重載、高速或精密傳動場景（如機器人、航空航天），磨齒是不可替代的關鍵工序。
